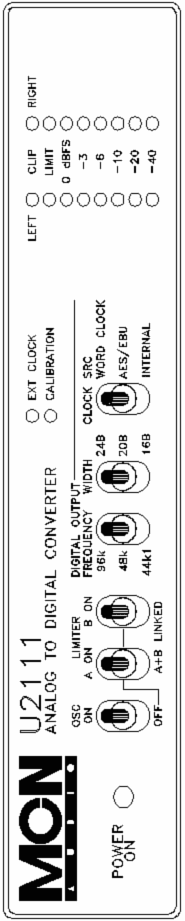

STEREOPHONIC ANALOG TO DIGITAL CONVERTER




U2111
Le U2111 est un convertisseur analogique/num‚rique haute r‚solution 24 bit et 96 kHz. Il dispose de deux entr‚es analogiques left right sym‚triques sans transformateur, d'une sortie num‚rique au format AES/EBU, d'une entr‚e de synchronisation word clock, d'une entr‚e de synchronisation AES/EBU et d'une sortie word clock. La structure des ‚tages analogiques et de conversion assure un traitement du signal exempt de bruit ou de distorsion, sans alt‚ration de la phase. Un algorithme sp‚cifique permet d'obtenir les r‚solutions de 16 et 20 bit par dithering du signal 24 bit, et de conserver ainsi la d‚finition du message sonore … bas niveau.
Le format compact 1/2 rack 1U permet d'associer deux unit‚s c“te-…-c“te pour r‚unir dans un format 1U une chaŒne de conversion complŠte A/N et N/A.

  • S‚lection de la fr‚quence du signal num‚rique en sortie.
  • S‚lection du format binaire du signal num‚rique en sortie.
  • S‚lection de la source de synchronisation, soit sur un signal AES/EBU de r‚f‚rence, soit sur une horloge word clock, soit sur une base de temps interne de pr‚cision.
  • Limiteur int‚gr‚, ind‚pendant left right ou coupl‚.
  • Oscillateur de r‚f‚rence 1000 Hz / -15 dBFS (option 800 Hz et 0 dBFS).
  • Affichage par bargraph du niveau de la sortie num‚rique.
  • Structure int‚gralement sym‚trique des convertisseurs et des ‚tages d'entr‚e fonctionnant en classe A.



Section analogique et conversion:

Synchronisation sur 44.1 kHz, 48 kHz, 96 kHz en interne.
Synchronisation de 28 kHz … 100 kHz en externe.
Format 24 bit, et 16/20 bit par dithering du signal 24 bit.
Niveau nominal +4 dBm, pour -15 dB FS num‚rique.
Niveau maximal +19 dBm, pour 0 dB FS num‚rique.
Niveau de saturation +25 dBm.
Dynamique 120 dB.
Distorsion et bruit r‚siduel -105 dB … 24 bit / 48 kHz.
Distorsion harmonique totale: 0.0006 %.
Phase lin‚aire.
Ecart de gain left/right inf‚rieur … 0.1 dB.
Diaphonie left/right inf‚rieure … -100 dB.
Connecteurs XLR femelle.




Sortie Num‚rique:

Niveau nominal: 3 Vpp sur 110 Ohms.
Imp‚dance 110 ohms.
Connecteur XLR mƒle.



Preliminary specification. May be changed without notice.
